12kv sf6 δακτύλιος υψηλής τάσης κύρια μονάδα διακόπτη

Η Lugao Power Co., Ltd. είναι ένας κορυφαίος κατασκευαστής και προμηθευτής 12KV SF6 δακτυλίου υψηλής τάσης κύριας μονάδας μονάδας στην Κίνα, συνδυάζοντας τον συμπαγή σχεδιασμό, την ισχυρή απόδοση και την αξιόπιστη τεχνολογία μόνωσης αερίου SF6. Έχει σχεδιαστεί για εφαρμογές βιομηχανικής και χρησιμότητας, εξασφαλίζοντας ασφαλή, αποτελεσματική και μακροχρόνια λειτουργία ακόμη και υπό τις πιο απαιτητικές συνθήκες. Αυτό το Switchgear RMU συμμορφώνεται με τα διεθνή πρότυπα, έχει χαμηλό κόστος συντήρησης, υψηλή απόδοση χώρου και ισχυρή αξιοπιστία και είναι η πρώτη επιλογή για διαφορετικές βιομηχανίες.

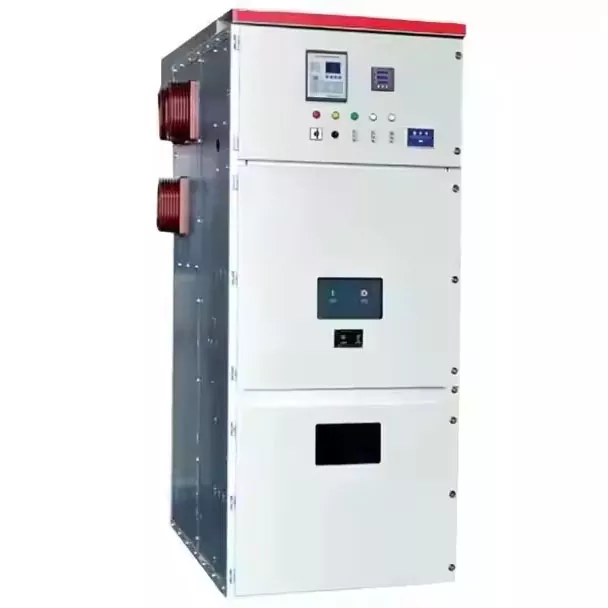

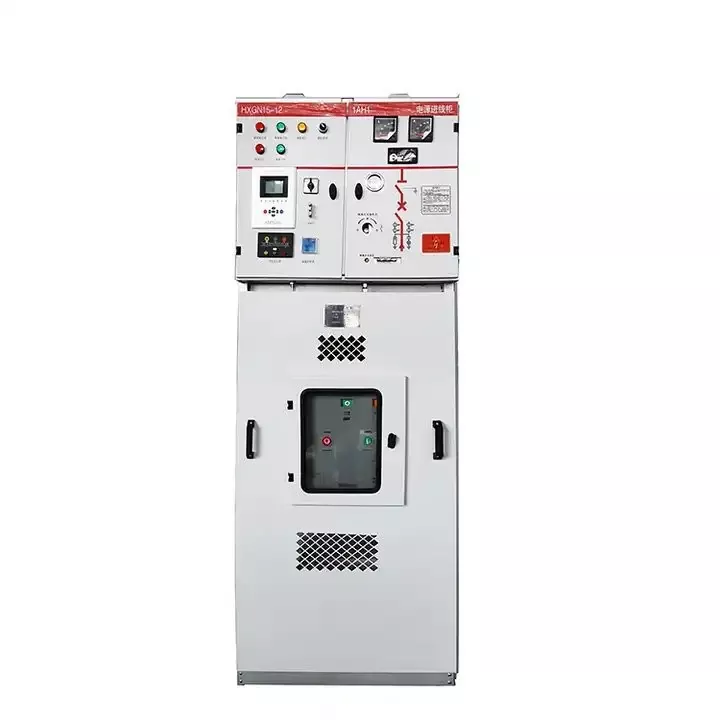

Lugao 12KV SF6 Δαχτυλίδι υψηλής τάσης Κύρια μονάδα Εισαγωγή

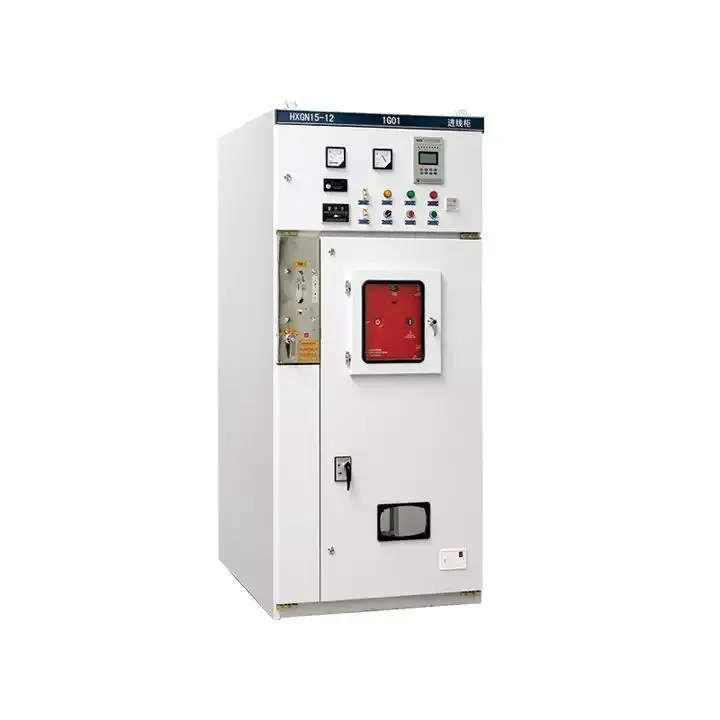

Ο κύριος διακόπτης μονάδας υψηλής τάσης 12KV SF6 που παράγεται από την Lugao Power Co., Ltd. είναι μια προηγμένη λύση κατανομής ισχύος. Αυτό το RMU υιοθετεί ένα πλήρως σφραγισμένο σχέδιο, γεμάτο με αέριο SF6 ως μονωτικό μέσο, ​​το οποίο απομονώνεται πλήρως από το εξωτερικό περιβάλλον, εξασφαλίζοντας υψηλή αξιοπιστία και σταθερότητα του εξοπλισμού. Ο αρθρωτός σχεδιασμός απλοποιεί την εγκατάσταση, τη λειτουργία και τη συντήρηση και η δομή εξοικονόμησης χώρου είναι πολύ κατάλληλη για περιβάλλοντα με περιορισμένο χώρο. Υιοθετεί ένα έξυπνο σύστημα ανίχνευσης σφαλμάτων και απομόνωσης για την ενίσχυση της ασφάλειας και την εξασφάλιση αδιάλειπτης κατανομής ισχύος.

Κατασκευασμένα από υλικά υψηλής ποιότητας όπως ανοξείδωτο χάλυβα και αλουμίνιο, αυτό το RMU είναι κατασκευασμένο για να διαρκέσει και προσφέρει εξαιρετικές επιδόσεις. Με τη φιλική προς το περιβάλλον τεχνολογία, τα υψηλά πρότυπα ασφαλείας και την προσαρμόσιμη διαμόρφωση, αυτό το switchgear είναι μια ιδανική επιλογή για τα σύγχρονα συστήματα βιώσιμης ενέργειας.

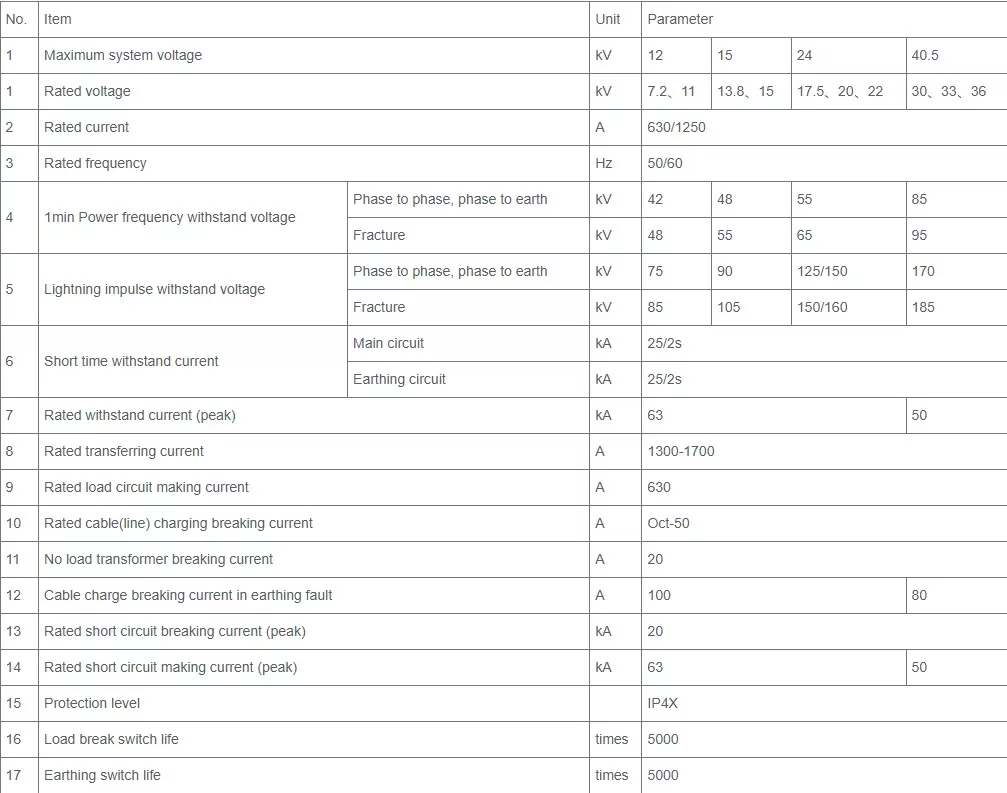

Lugao 12KV SF6 Δαχτυλίδι υψηλής τάσης Κύρια μονάδα παραμέτρου

Lugao 12KV SF6 Δαχτυλίδι υψηλής τάσης Κύριο περιβάλλον λειτουργίας

1. Θερμοκρασία αέρα: Μέγιστη θερμοκρασία: +40 ℃; Ελάχιστη θερμοκρασία: -35 ℃

2. Υγρασία: μηνιαία μέση υγρασία 95%. Ημερήσια μέση υγρασία 90%.

3. Υψόμετρο πάνω από τη στάθμη της θάλασσας: Μέγιστο υψόμετρο εγκατάστασης: 2500μ.

4. Ο ατμοσφαιρικός αέρας δεν είναι προφανώς μολυσμένος από διαβρωτικό και εύφλεκτο αέριο, ατμούς κλπ.

5. Χωρίς συχνό βίαιο κούνημα.

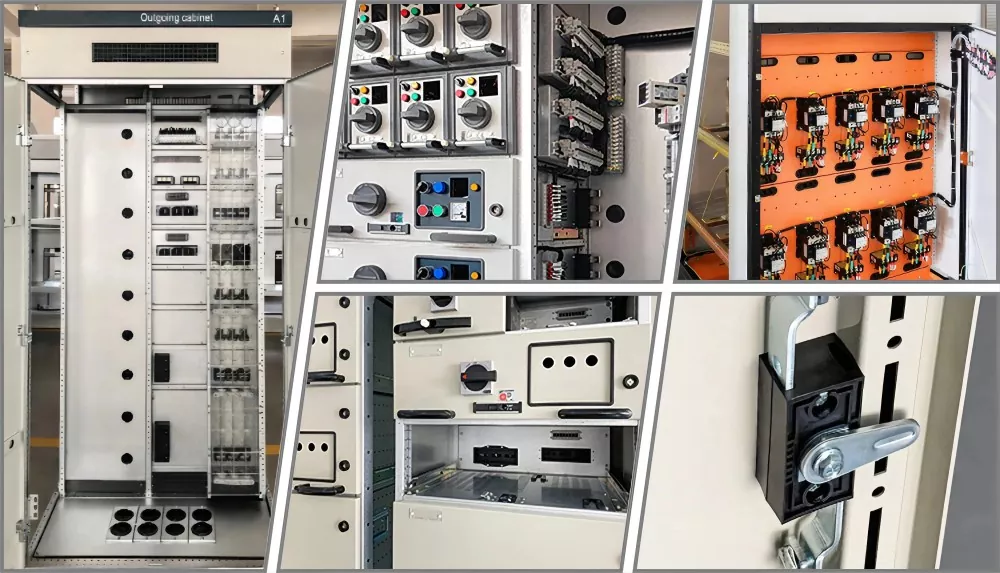

Lugao 12KV SF6 Χαρακτηριστικά κύριας μονάδας υψηλής τάσης

Το περίβλημα, η πόρτα και ο επάνω θάλαμος αυτής της μονάδας υφίστανται μια διεξοδική επεξεργασία ψεκασμού, εξασφαλίζοντας ένα προστατευτικό και ομοιόμορφο φινίρισμα.  Όλα τα ντουλάπια διαθέτουν ένα κύριο busbar γείωσης που διευκολύνει μια στενή σύνδεση κοντά στο υπουργικό συμβούλιο.  Τα μεταλλικά συστατικά, συμπεριλαμβανομένων των διακόπτη γείωσης και των αλληλοσυνδεόμενων εξαρτημάτων, συνδέονται σχολαστικά με το busbar γείωσης.  Οι συνδέσεις χάλκινων πλεξούδων χρησιμοποιούνται μεταξύ των εξαρτημάτων που συνδέονται με βίδες για να εξασφαλιστεί η συνέχεια.

Για να διαχειριστεί την απελευθέρωση του αερίου και να αποτρέψει την εσωτερική καύση ARCs, μια πόρτα ανακούφισης πίεσης τοποθετείται στο πίσω μέρος του υπουργικού συμβουλίου.  Η ανώτερη σανίδα είναι ασφαλώς σταθερή με βίδες, επιτρέποντάς του να ανοίξει εύκολα από το εξωτερικό για σύνδεση με λεωφορείο.  Ο θάλαμος των ανώτερων βοηθητικών συσκευών προσφέρει ευελιξία για την εγκατάσταση τερματικών και άλλων εξαρτημάτων.  Με την ανύψωση του μικρού θαλάμου, η προστασία του ρελέ μπορεί να επιτευχθεί αποτελεσματικά.

Συγκεκριμένα, ο διακόπτης διάλειμμα φόρτωσης και ο διακόπτης γείωσης χρησιμοποιούν μια αλληλογραφία τύπου μπλοκ, ενώ ο διακόπτης γείωσης και η πόρτα χρησιμοποιούν μια καταναγκαστική αλληλογραφία.  Μετά από μια συγκεκριμένη ακολουθία των βημάτων - κλείνοντας την πόρτα, ενεργοποιώντας τον διακόπτη γείωσης και κλείνοντας τον διακόπτη διάλειμμα φόρτωσης - αυτό το αυτόματο αλληλοσύνδετο επιτυγχάνεται. Αυτή η διαδοχική λειτουργία χρησιμεύει για την πρόληψη των σφαλμάτων και την ενίσχυση της συνολικής ασφάλειας του συστήματος.
